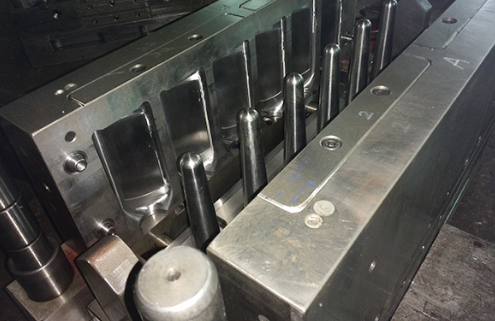

吹塑模具主要由兩半陰模組成，通常由模體，模頸，模腔，切坯套、截坯口和導柱組成。

吹塑模具的結構設計要求如下：

(1)吹塑模具分型面設計要求

吹塑模具分型面位置的選擇應使模具對稱，減小吹脹比，這樣的結構設計能使產品更容易脫模。分型面的位置一般由吹塑制品模腔的形狀來決定，并且大多數吹塑模具設計為兩個半模，以分型面為中心相匹配。

對于形狀不規則的瓶子和容器，確定其分型面的位置尤為重要，因為如果位置不正確，產品則無法完成脫模，甚至會出現刮擦成品外表的情況出現。遇到這種情況，操作人員需要采用具有不規則的分型面模具，并且使用由三個或更多可動部件組成的多分型面模具以促進產品脫模。

對于具有圓形橫截面的容器，其分型面應通過直徑來進行設置，而對于橢圓形容器，分型面應考慮橢圓的長軸進行設計。除此之外，矩形容器的分型面可以通過中心線或?qū)蔷€來進行設計，后者可以減小吹脹比。值得注意的是，如果加工的是容器把手，那么應沿著分型面進行設計，拐角處應用圓弧過渡，并且優化壁厚分布。

(2)吹塑模具型腔設計要求

吹塑模具型腔直接決定產品的形狀，尺寸和外觀性能，一般情況下，用于PE吹塑的模具型腔表面略微粗糙，否則容易造成模具型腔出現排氣不良的情況，產生氣泡，最終導致產品出現“橘皮紋”現象，同時還會導致產品的冷卻速率降低，變得不均勻，從而使產品的收縮率變得不一樣。由于PE吹塑模具的溫度較低，并且型坯的吹脹壓力較低，所以吹脹的型坯不會形成粗糙的表面，確保了產品具有光滑的外觀和微小的網狀通道，使型腔易于排氣。

除此之外，噴砂處理可以使吹塑模具形成粗糙的表面，對于HDPE的吹塑模具，其噴砂粒度應適當，并且可以使用較粗的粒度，而對于LDPE吹塑模具，則應該使用更細的噴砂粒度。另外，蝕刻模腔也可以形成粗糙的表面，并且還可以在產品的表面上形成圖案。對于工程塑料的吹塑加工，其模具型腔通常不能噴砂，但是可以進行拋光或消光處理。模具型腔的尺寸主要取決于產品的整體尺寸和產品的收縮率，收縮率通常是指室溫(22°C)下模腔的尺寸與成型24小時后產品尺寸之間的差別，例如HDPE瓶吹塑成型后24小時內會出現80%至90%的收縮率。

臺山市俊華模具科技有限公司年來致力從事注塑機用一步法注吹模具開發、研究和產業化應用工作，是國內吹塑行業頂層級的設計專家。
